צינורות בלחץ גבוה ליישומי נפט וגז: המדריך המלא לרכישת B2B-
צינורות בלחץ גבוה של שדה שמן הם ציוד קריטי המשמש להעברת נוזלים בלחץ גבוה בין משאבות, סעפות, ראשי באר וציוד משטח אחר. הם נמצאים בשימוש נרחב בשבר הידראולי (שבירה), בליטת באר, בגירוי ייצור, בהחמצה, בבדיקת באר ופעולות תהליכיות אחרות.
מטריצת מאפיינים טכניים
|
קטגוריה אופיינית |
מה הקונה צריך לאשר |
|
לחץ עבודה |
לחץ תפעול מרבי מותר (MAOP) |
|
לחץ בדיקה |
רמת לחץ הידרוסטטית במפעל |
|
גודל נומינלי |
קוטר צינור ותפוקה נדרשת |
|
אורך כולל |
אורך מדויק נדרש להתקנה |
|
סוג חיבור |
ממשק סטנדרטי (למשל אגוזי פטיש איור 1502) |
|
דרגת חומר |
פלדה מסגסוגת מזויפת או מיוחדת. דרישות הלקוח |
|
טֶמפֶּרָטוּרָה |
טמפרטורת עבודה מינימלית ומקסימלית |
|
נוזל שירות |
נוזל שבירה, תמיסת מלט, חומצה או חומרי בדיקה |
|
היקף הבדיקה |
בדיקות הידרות, בדיקת מימדים ובדיקות לא הרסניות (NDT) |
|
יכולת מעקב |
סימוני מספרי חום ותעודות בדיקת חומרים (MTC) |
תצורות צינור בלחץ גבוה

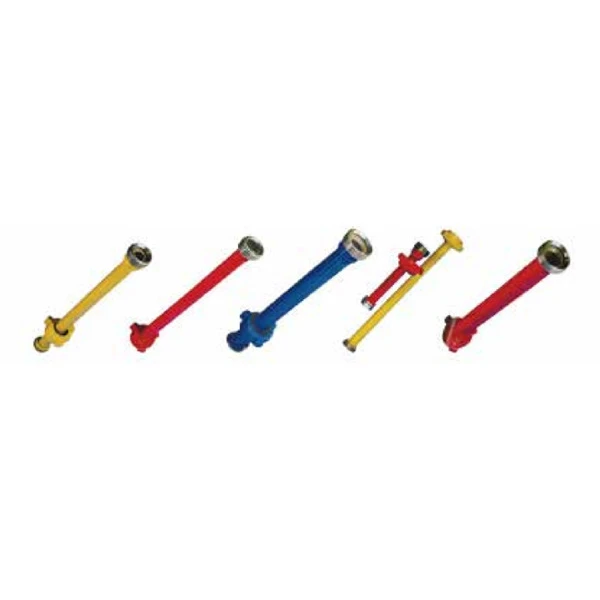

צינורות בלחץ גבוה ישרים
משמש לחיבור ציוד הארקה במרחק מסוים. הבקשות חייבות לכלול גודל נומינלי, לחץ הפעלה, אורך, חומר וחיבורי קצה.
מרפקים בלחץ גבוה
נועד לשנות בבטחה את כיוון הזרימה בקווי לחץ גבוה. דירוגי רדיוס כיפוף, זווית, גודל נומינלי ודירוג לחץ חייבים להיות מתאימים לרכיבים סמוכים.
טיז וצלבים
משמש להפרדה או שילוב של זרימות בסעפות לחץ. קשרים ראשוניים ומשניים חייבים להיות מוגדרים בבירור.
צנרת סעפת ומכלולים משולבים
מכלולי צינור שתוכננו במיוחד המשולבים במספר שקעים, שסתומים ומערכות מצערת. לייצור מכלולים כאלה, מומלץ מאוד לספק שרטוטים או סקיצות עם מידות.
דרישות בהתאם ליישום
שבירה הידראולית (HF):צינורות חייבים לעמוד בעומסים מחזוריים כבדים ובנוזלים שוחקים עם תומך. תאימות מלאה למערכות שאיבה לשבר הידראולי חשובה.
מלט באר:נדרשת עמידות בפני לחץ גבוה ותמיסות מלט שוחקות בתנאי טמפרטורה משתנים.
החמצה והתעצמות:מיועד לעבוד בסביבות כימיות קורוזיביות במיוחד. בחירת החומרים צריכה להיות בהתאם ל-NACE MR0175 / ISO 15156 עבור סביבות מימן גופרתי (אם רלוונטי).
בדיקת באר:התמקד בהתקנה מהירה, אמינות והכלה בטוחה של נוזלי באר זמניים בטמפרטורות ולחצים גבוהים.
שאלות נפוצות
ש: למה משמשים צינורות בלחץ גבוה בתעשיית הנפט והגז?
ת: הם משמשים להעברת נוזלים בלחץ בבטחה בין משאבות, סעפות, ראשי באר וציוד משטח אחר במהלך פעולות שבירה, המלט, החמצה ובדיקות באר.
ש: אילו מאפיינים הם הכי קריטיים בבחירת צינור שדה נפט?
ת: יש להעריך את לחץ ההפעלה, הגודל הנומינלי, סוג החיבור (כגון אגוזי פטיש או אוגנים), דרגת החומר, תאימות המדיה וטמפרטורת ההפעלה כמערכת שלמה, לא רק לפי דירוג הלחץ.
ש: כיצד אוכל להבטיח תאימות בעת הזמנת צינורות חלופיים?
ת: כדי להבטיח התאמה מדויקת, נא לספק את מספר החלק המקורי, דגם הציוד, האורך הכללי המדויק, הגודל הנומינלי, מידות החיבור ותמונות או שרטוטים של חלקים מתאימים קיימים.
ש: האם API 16C חל על כל צינורות שדה הנפט בלחץ גבוה?
ת: לא. תקן API 16C חל במיוחד על ציוד לחנק והרג בהיקף שצוין. יש להעריך קווי לחץ גבוה אחרים מול תקני הפעלה מתאימים ודרישות הפרויקט.
ש: אילו מסמכים איכותיים עלי לבקש לפני המשלוח?
ת: על הקונים לבקש אישורי בדיקת חומר (MTC ל-EN 10204 3.1), דוחות בדיקת לחץ הידראולי, דוחות בדיקת מימדים ודוחות בדיקות לא הרסניות (NDT) כדי להבטיח מעקב והתאמה מלאה.
